正业科技推出线宽测量仪致力于提升电路板性能和品质

2018年08月10日

01研发背景

大数据、物联网、人工智能等新一代信息技术快速演进,从硬件到软件和服务等核心技术体系正加速发展,电路板作为电子产品必不可少的元器件,正迈向微型化、集成化、密集化,其种类和应用也日渐多样化,从而导致电路板上导线的特性阻抗对电路板性能的影响越来越大,而导线的线宽、厚度、间距以及线宽毛边都是影响特性阻抗的主要因素。

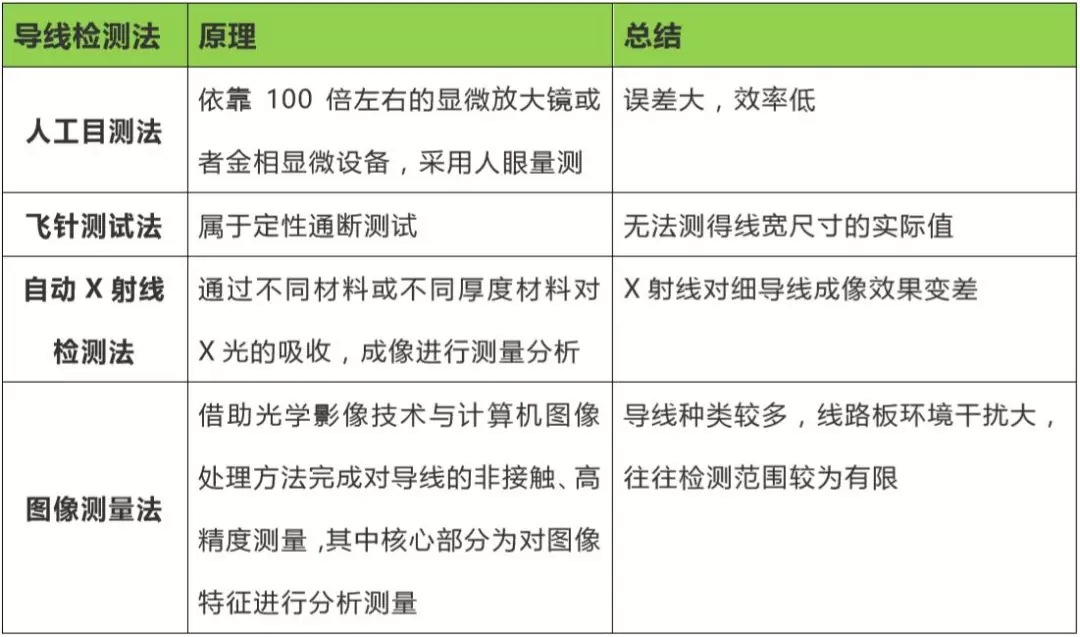

02常用导线检测方法

undefined



基于以上导线检测法,正业科技设计并研发出了可依据导线特征可进行自动切换的线宽测量方法,来完成对多类型导线线宽及其毛边的高精度测量,且抗环境干扰能力强。

03正业线宽测量仪系列

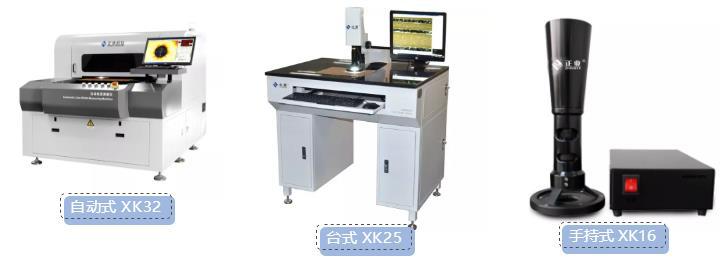

正业线宽测量仪主要应用于印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度、线距、圆孔(相机视野范围内)的检测及品质分析。

undefined



注:自动款为自动测量,无需人工干预抓取图像;

台式和手持式需要人工操作。

04测量案例

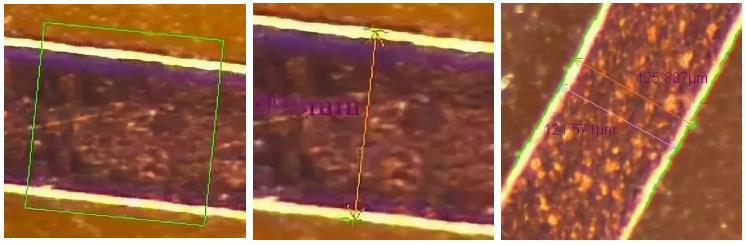

线宽测量

undefined

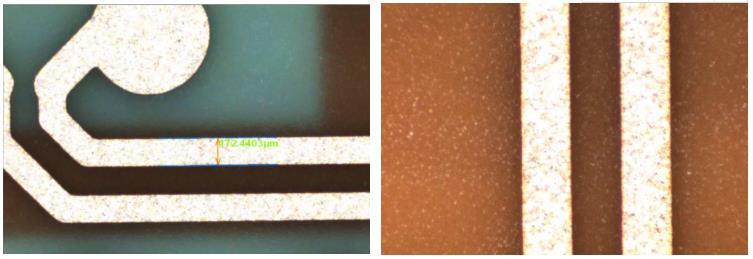

3.0X倍率下测量:

undefined

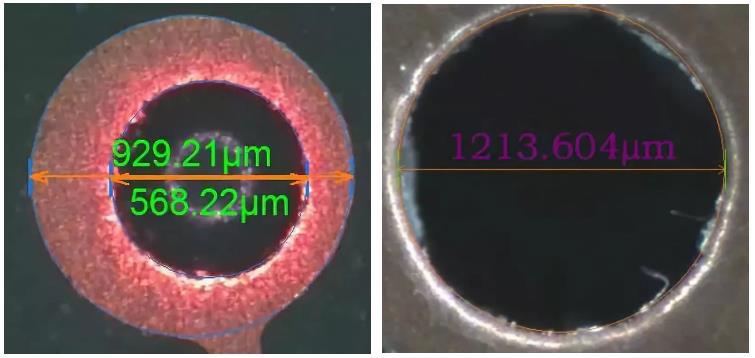

圆孔测量

undefined



05设备特征

自动线宽测量仪XK32

正业科技推出线宽测量仪致力于提升电路板性能和品质



设备特征:

1、自动定位测量:支持用户端导入gbr资料,用户可根据gbr文件自定义测量位置信息,生成自动测量程序后可导入软件进行自动测量;

2、自动对焦:自动运行测量时,成像系统自动对焦,保障测量位置清晰准确;

3、自动切换倍率:采用自动变倍镜头,无需人工切换;

4、导航定位:具备导航影像定位功能;

5、自动寻边:自动测量时可自动抓线、上下幅线宽、线距、圆直径等;

6、数据统计功能:具备EXCEL数据存档及统计功能及自动导出数据。

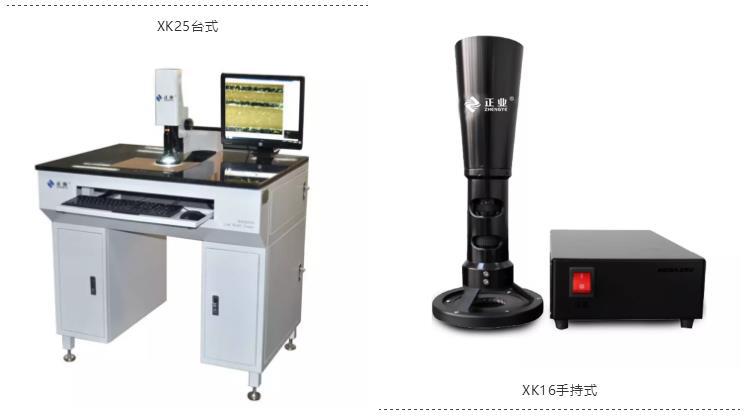

手动线宽测量仪系列

undefined



设备特征:

1、精准:可精密调焦装置,采用图像处理、自动寻边和亚像素算法等技术;

2、高效:红光LED定位,采用自动寻边技术以及具备SPC统计分析功能。

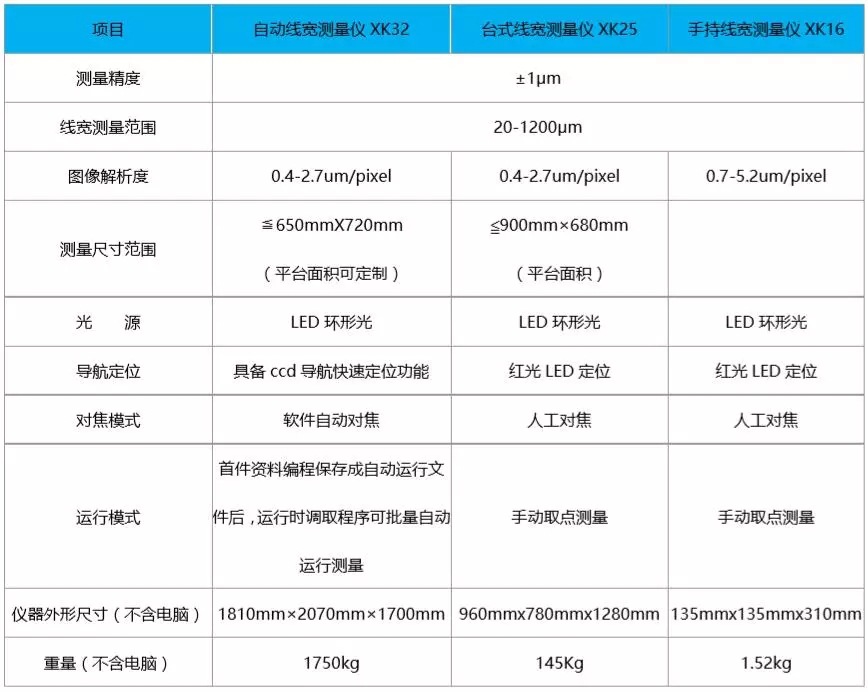

06重要参数

undefined
来源:昆山市正业电子有限公司

地址:江苏昆山市东部开发区蓬朗陈家浜路92号

联系人:鲍小姐

手机:13862392742

电话:0512-57810352
